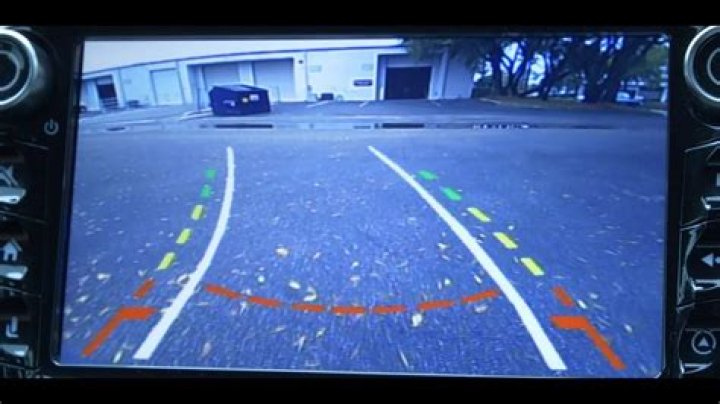

アルパインのバックカメラでガイド線が出ない原因と直し方

「アルパイン バック カメラ ガイド 線 出 ない」と検索する人の多くは、バック映像そのものは映るのに、駐車の目安になる線だけが消えて困っています。結論から言えば、原因は大きく4つです。ナビ側の表示設定、カメラ側の仕様や配線、車種専用セッティングの未完了、そして故障や互換性の問題です。

やや厄介なのは、ガイド線が「カメラが出すタイプ」なのか、「ナビやディスプレイが重ねて表示するタイプ」なのかで、確認すべき場所が変わる点です。アルパイン製品は車種専用キットやBIG X、ディスプレイオーディオ、バックビューカメラの組み合わせが多く、見た目は似ていても仕組みは一様ではありません。

この記事では、アルパインのバックカメラでガイド線が出ないときに、どこから確認すればいいのかを順序立てて整理します。ありがちな勘違い、DIYで判断できる範囲、ショップやディーラーに相談したほうがいい場面まで、実用本位でまとめました。

まず確認したいのは「映像は出るか、ガイド線だけ出ないか」

最初の切り分けはシンプルです。バックに入れたとき、カメラ映像そのものが表示されているのか。それとも黒画面なのか。この違いで、原因の候補が大きく絞れます。

映像は正常に映っているのにガイド線だけ出ない場合、電源断や映像信号断よりも、表示設定やガイド線生成方式の問題であるケースが目立ちます。逆に映像ごと出ないなら、リバース信号、カメラ電源、映像ケーブル、接続コネクタの確認が先です。

また、停車中は出るのに動かすと消える、エンジン再始動で戻る、雨の日だけ不安定といった症状も手がかりになります。常時出ないのか、条件次第で出たり消えたりするのかは、故障と設定ミスを見分けるうえで重要です。

アルパインのガイド線はどこで作られているのか

「ガイド線」と一口に言っても、表示の作り方は2通りあります。ここを取り違えると、設定を探しても見つからず、時間だけが過ぎます。

カメラ本体がガイド線を出すタイプ

この方式では、バックカメラ映像にガイド線が最初から重なって出力されます。ナビはその映像を映しているだけなので、線の有無はカメラ側の設定や配線、あるいは仕様に左右されます。

一部のカメラでは、ガイド線のオン・オフを特定の配線処理や初期設定で切り替えることがあります。取り付け時にオフ設定になっていると、映像だけが表示され、ガイド線は出ません。

ナビやディスプレイがガイド線を重ねるタイプ

こちらは、カメラは単に後方映像を送るだけで、ガイド線はナビ本体やディスプレイオーディオが画面上に描画します。アルパインの車種専用ナビでは、この方式が関わる場合があります。

この場合、ナビの設定メニューにある「バックカメラ設定」「ガイド線表示」「ステアリング連動」などが影響します。カメラを交換しても直らないのに、ナビ設定を見直したら戻ったという例は珍しくありません。

アルパイン バック カメラ ガイド 線 出 ない主な原因

実際のトラブルでは、複数の要因が重なることもあります。ただ、現場でよく見られる原因はある程度パターン化されています。

• ナビのガイド線表示設定がオフになっている

• 車種設定やカメラ初期設定が未完了

• ステアリング連動ガイド線の学習や調整が済んでいない

• 社外カメラとアルパインナビの組み合わせに制限がある

• 変換ハーネスや配線接続の不備

• カメラ交換後に旧設定が残っている

• カメラまたはナビ本体の故障

特に見落としやすいのが、「バックカメラは映るから接続は正しいはず」という思い込みです。映像ラインが生きていても、ガイド線用の設定や補助信号が不足していることはあります。車速、舵角、リバース信号の扱いまで絡む機種では、映像だけでは正常判定できません。

設定で直るケースが多い理由

販売店や取り付け店が最初に疑うのは故障ではなく設定です。理由は単純で、ガイド線のオン・オフや表示モードの切り替えはユーザー操作や初期化で変わるからです。バッテリー交換後、ナビ更新後、設定リセット後に症状が出るケースもあります。

ナビ側メニューで確認したい項目

機種ごとに表記は異なりますが、確認したい項目はかなり共通しています。「カメラ設定」「バックビュー設定」「ガイド線表示」「ステアリング連動ガイド線」「駐車アシスト表示」などです。

一部のモデルでは、ガイド線そのものはオンでも、表示モードが別画面になっていて見えていないことがあります。ズーム表示やワイド表示、トップビュー補助表示との切り替えも確認したいところです。

初期化後に再設定が必要なこともある

ナビの設定初期化やソフト更新のあと、車種情報やカメラ位置補正が消えることがあります。ステアリング連動ガイド線を使う機種では、タイヤをまっすぐにした状態で基準合わせをやり直す必要が出る場合もあります。

取扱説明書に「調整」「学習」「キャリブレーション」といった言葉があるなら、その工程が終わっていない可能性があります。ここを飛ばすと、線が出ない、ずれる、曲がらないといった症状につながります。

配線不良や互換性の問題はどう見分けるか

設定を見直しても直らないなら、次は配線と組み合わせです。アルパインのナビとバックカメラは純正同士なら比較的整理しやすいものの、社外変換ハーネスや中古品が混ざると話は変わります。

ありがちな配線トラブル

多いのは、カメラ映像は来ているのに、ガイド線関連の条件が満たされていないケースです。たとえば、ステアリング連動タイプなのに必要な信号線が接続されていない、リバース連動が不安定、アース不良で表示が乱れる、といった具合です。

リアゲートを通る蛇腹部分の配線は、開閉を繰り返すうちに傷みやすい場所として知られています。バックカメラ映像がときどき途切れる、雨天後に症状が出るなら、配線劣化も疑うべきです。

社外カメラや変換アダプター使用時の注意点

アルパインナビに他社製バックカメラをつなぐ場合、映像は映っても、期待したガイド線機能が使えないことがあります。ガイド線をナビ側が生成する設計か、カメラ側が埋め込む設計かで適合条件が違うためです。

中古で手に入れたナビやカメラは、前オーナーの仕様変更や途中配線の加工が残っていることもあります。見た目だけでは判断しにくく、コネクタ変換の履歴が不明な場合は、配線図をもとに確認したほうが確実です。

症状別に見るチェックポイント

同じ「アルパイン バック カメラ ガイド 線 出 ない」でも、症状ごとに当たりを付けると無駄が減ります。下の表は目安です。

この表の使い方は単純です。症状をひとつに絞り、関連の薄い場所を後回しにすること。たとえば「線だけ消えた」のに、いきなりカメラ本体交換へ進むのは遠回りになりがちです。

自分でできる確認手順

DIYで触れる範囲は限られますが、初歩的な確認だけで原因が見えることは少なくありません。感電やショートのリスクがある作業、内装を大きく外す作業は無理をしない前提で進めるべきです。

最初の10分で確認したいこと

1. エンジンをかけ、バックに入れて映像が出るか確認する

2. ナビのカメラ設定でガイド線表示がオフになっていないか見る

3. 画面表示モードを切り替え、別表示に隠れていないか試す

4. ステアリング連動設定やガイド線調整項目があるか確認する

5. 最近バッテリー交換、初期化、カメラ交換をしていないか思い出す

この段階で戻るなら、故障ではなく設定の可能性が高いと考えられます。説明書が手元にない場合でも、アルパインの公式サポート情報や機種名での検索が役立ちます。

配線を疑うときの見方

映像がちらつく、特定の振動で症状が出る、リアゲート開閉で変化するなら、配線側の疑いが強まります。コネクタの緩み、途中変換の接触、配線被膜の傷みなどは定番です。

ただし、内装を深く分解してまで追う作業は、エアバッグ配線や内装クリップ破損のリスクが伴います。工具と知識が不足しているなら、ここから先は専門店の領域です。

修理や取り付け店に相談したほうがいいケース

自分で確認しても改善しない場合、次のような状況ではプロに任せたほうが早く、結果的に安く済むことがあります。

• ナビやカメラの型番が分からず、適合が判断できない

• 中古車購入時から配線履歴が不明

• ステアリング連動ガイド線の再学習がうまくいかない

• 映像ノイズや断続的な不具合も同時に出ている

• リアゲート配線の断線が疑われる

専門店では、機種適合、信号取得、カメラ電圧、ハーネス導通、ソフト設定を切り分けながら診断できます。ユーザー視点では同じ「ガイド線が出ない」でも、現場ではナビの設定不備、舵角信号未入力、カメラ不適合、断線といった別々の案件です。

見積もりを依頼するときは、ナビの型番、カメラの型番、車種・年式、いつから症状が出たかを伝えると話が早くなります。バッテリー交換や他の電装品取り付け後に起きた不具合なら、その情報も有力です。

買い替えや再設置を考える前に知っておきたいこと

ガイド線が出ないからといって、すぐカメラ買い替えが正解とは限りません。むしろ、原因が設定や配線なら、新品にしても症状が変わらないことがあります。

交換が有効なケース

カメラ映像に曇り、白飛び、色むら、断続的な映像断があり、なおかつガイド線も不安定なら、カメラ自体の経年劣化が疑われます。レンズ部の浸水やコネクタ腐食も珍しくありません。

交換前に確認したいポイント

新しいカメラを選ぶ前に、アルパインナビとの適合、ガイド線の生成方式、変換ケーブルの有無を確認したいところです。特に「汎用バックカメラなら何でも同じ」と考えるのは危険です。映像表示はできても、期待する補助機能まで保証されるとは限りません。

車種専用キットを使うシステムでは、取り付け位置や画角もガイド線の見え方に影響します。単純な部品交換より、システム全体で合わせたほうが結果は安定します。

よくある誤解と安全面の注意

ガイド線は便利ですが、絶対的な距離表示ではありません。カメラ角度、車高、積載状態、タイヤサイズの変更で見え方は変わります。線が出ていても、それだけを頼りに後退するのは危険です。

逆に、ガイド線が出ないと即座に「カメラ故障」と決めつけるのも早計です。実際には、設定オフや学習未完了で説明できるケースが少なくありません。

駐車支援機能の役割は、あくまで補助です。国土交通省や自動車メーカー各社も、後方確認は目視やミラー確認と併用する前提で案内しています。夜間、雨天、逆光、障害物が低い場所では、カメラ映像にも限界があります。

アルパインのバックカメラでガイド線を戻すための考え方

アルパイン バック カメラ ガイド 線 出 ないときは、あわてて部品交換に進むより、表示設定、ガイド線の生成方式、車種別の調整、配線と適合の順で見ていくほうが理にかなっています。

映像が出ているなら、最初に疑うべきは設定です。ステアリング連動やキャリブレーションが絡むモデルでは、学習のやり直しが効くこともあります。設定で動かなければ、次は配線と組み合わせ。最後に故障を疑う。この順番なら、余計な出費を抑えやすいはずです。

駐車時の安心感に直結する機能だからこそ、あいまいなまま使い続けないことが大切です。原因がつかめない場合は、型番と症状を整理して、アルパイン取扱店や電装専門店に相談するのが近道です。

よくある質問

アルパインのバックカメラで映像は映るのにガイド線だけ出ないのはなぜですか

多くはナビ設定のオフ、ガイド線方式の違い、初期設定未完了が原因です。まずはナビのバックカメラ設定とガイド線表示項目を確認してください。

バックカメラを交換したらガイド線が消えました。故障ですか

故障とは限りません。新しいカメラとナビの適合、変換ハーネス、ガイド線をカメラ側とナビ側のどちらが出す設計かを確認する必要があります。

ステアリング連動ガイド線が動かないのは何が原因ですか

舵角信号が取れていない、または初期学習や補正が済んでいない可能性があります。対応機種では設定メニューの調整やキャリブレーションを見直してください。

自分で直せる範囲はどこまでですか

表示設定、画面モード切り替え、説明書に沿った再設定までは比較的確認しやすい範囲です。内装分解や配線修理が必要なら、専門店に任せるほうが安全です。

ガイド線がなくても車検に通りますか

車検可否は車両の装備状況や保安基準との関係で判断され、ガイド線そのものの有無だけで一律に決まるわけではありません。ただし、後方確認の補助機能として正常動作していた装置の不具合は、早めに直すのが望ましいです。
